THIS IS THE PAGE FOR SATELLITE ENTHUSIASTS


I am the proud owner of the "Rolls Royce" of satellite receivers: A Chapparal Monterrey 40. Combined with a 120cm Channel Master motorized Dish, an Aurora 2000 multi-mac decoder and a triple LNB this makes up a fairly substantial system which picks up most of the uncoded (and some coded) channels in the skies. I have'nt counted them lately but it is probably some 100-110 odd channels/feeds.
(This is my analogue set - up. My NEW digital equipment is listed below.)

120cm Channel Master dish

Frequency area

Amplification

Opening angle

Material
Color
3,7 - 4,2 GHz.
10,95 - 12,75 GHz.
32,0 dB v. C-band.
42,0 dB v. KU-band
4,4° v. C-band.
1,6° v. KU-band
Fiberglass
Lightgrey




Above is my motorized dish, and here is my receiver.

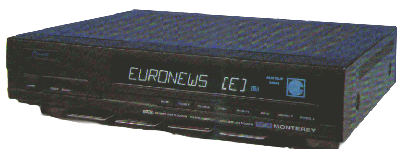

Chapparal Monterrey 40

FRONT VIEW

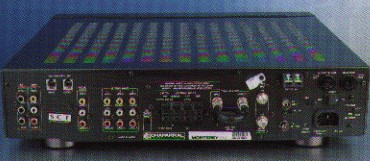

and BACK VIEW




AVAILABLE EUROPEAN SATELLITES

Her pleide jeg å ha mine egne kanal-lister over alle satelitter og alle tilgjengelige (analoge) kanaler, men nå da alt (det meste) har blitt digitalisert er det alt for mange kanaler og alt for mye arbeid for å holde det oppdatert, så jeg simpelthen legger inn en link til den BESTE og mest oppdaterte satelitt-guiden som finnes:

In this space I used to have my own channel-listings of all available satellites and all available (analogue) channels, but now that everything has become mainly digital, it is way too many channels and too much work to keep it updated, so I simply provide you with a link to the BEST and most updated satellite directory there is:



LyngSat


Der vil du finne komplette lister over alle verdens satelitter. Alltid oppdatert med alle tilgjengelige kanaler. Sjekk den ut!

There you will find complete listings of every satellite in the world. Always updated with all available channels! Try it out.


My new Digital Equipment

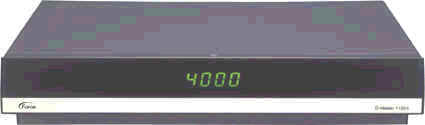

FORCE D-Master 1133S
Force D-Master 1133S er den mestselgende digitale satellittmottaker de siste årene. Mottakeren er produsert av Force Nordic AS og var verdens første DVB/MPEG-2 satellittmottaker med både Viaccess (Viasat) og Conax (Canal Digital).

Nye modeller blir lansert i løpet av August 2002. De 2 nye modellene har fått navnet D-Master 1145s og 1155s. Vi han nevne optisk digital lydutgang, kraftigere prosessor, mer minne, ny elegant fjernkontroll ... Tekniske data vil bli tilgjengelig her om kort tid ....



Force D-Master 1133S har innebygd modem, innebygget Viaccess, Conax og to åpne CAM plasser for ytterligere to kodesystemer. Mottakerne håndterer også den interaktive KIOSK tjenesten fra Canal Digital. Med andre ord, en skreddersydd mottaker for den digitale situasjon i Norden.
D-Master 1122s har samme spesifikasjoner som 1133s men leveres uten modem og mulighet for interaktive tjenester.

Tekniske spesifikasjoner: (utdrag)

Antallet kanaler:

4000 (2500 TV og 1500 radio)

IR-blast:

Fjernstyring av de fleste typer videospillere direkte fra satellittmottakeren.

Ekstern styring:

DiSEqC 1.2
22kHz tonestyring
14/18 volt LNB kontroll
Innebygget funksjon for motorstyring (DiSEqC 1.2)

Lyd:

MPEG mono, dual, stereo 18 bits oppløsning

Tuner:

950 - 2150 MHz, SCPC-kompatibel, 1-50 Msym/sek.
Terrestrial 2K og 4K system.

Internminne:

8Mb flash (max. 64Mb), 16Mb DRAM, 32Mb SDRAM

Operativsystem:

Force eget (Airforce One)

CAS moduler:

2 stk. PCMCIA

Kortlesere:

2 stk ISO 7816. (Viaccess/Conax)

Video utgang:

PAL, NTSC, SECAM

Prosessor:

Enkelt chip MPEG prosessor STi 5510

Utganger:

IEEE 1294 (Centronics parallell) D-Sub 25
IEEE RS-232C V24 V28 Serie interface D-Sub 9
DVB S/T
RJ11 Net-4 telefonplugg
Super VHS utgang

Scart:

TV, Video, Aux

Driftspenning:

230 Volt AC

Modulator:

PLL kanal 21-69 med testsignal

Audio:

2 stk Phono utganger

Modem:

K.56 eller V.90 (ikke på modell 1122s )



And my new dish:



Force Frontier

Revolusjonerende ny antenne. Slutten med problematiske motor anlegg.

Revolutionary new dish. The end of bothersome motorized systems.



Bildet viser Force Toroidal 90, som er den jeg har. Den er meget bra og tar inn det meste på stjerne-himmelen. Den har 5 LNB'er.
1)    Thor - 1.0 W    2)    Sirius - 5.0 E    3)    Hotbird 13.0 E    4)    Astra 1 - 19.2 E    5)    Astra 2 - 28.2 E
Og med dette plukker jeg opp en hel del kanaler. Jeg har ikke giddet å telle, da antallet varierer stadig. Kanal-listen går til ca. 2400 (klarer 4000), men en del av disse er selvsagt kodet, så jeg får ikke inn alle, men regner med at det er ca. 1000-1500.


The picture shows Force Toroidal 90, which is the one I've got. It is very good and picks up most of the channels in the skies. It has 5 LNB's.
1)    Thor - 1.0 W    2)    Sirius - 5.0 E    3)    Hotbird 13.0 E    4)    Astra 1 - 19.2 E    5)    Astra 2 - 28.2 E
And with this I am picking up some 1000-1500 channels. I have not bothered counting, as the numbers change frequently. The Channel-listing displays som 2400 channels (capable of 4000), but a number of these are of course coded, but expect that I receive some 1000-1500 channels with this set-up.


Denne nye antennen har vært testet av Darren Warring hos Lyd og bilde, her følger noen av hans kommentarer etter testen: Lyd & Bilde har testet en ny og innovativ satellitt antenne som skal gjøre det mulig å motta flere posisjoner på en og samme antenne enn noen tidligere kunne drømme om! Påstanden om at det skulle være mulig å motta satellitter i et område på 40 grader azimuth var sterk kost, og gikk dette an på en antenne på kun 55 cm, da ville jeg spise hatten min!! Sannhetens øyeblikk! Etter å ha justert alle LNB-er i posisjon med spektrum måling, var det på tid å gå inn og se på de enkelte transpondere på de forskjellige satellittene. På de fire vanligste posisjonene 1gr vest, 5, 13, og 19 grader øst, ble vi forbauset over signalnivået vi fikk! Det var absolutt brukbart, og tatt i betraktning at antenne størrelsen bare var 55 cm, var det nesten utrolig! De beste transpondere låg mellom 70 og 75 db/mv, og de dårligste rundt 60 til 62 db/mv. De svakeste transpondere vil nok være marginale når det gjelder signalnivå, og analoge kanaler på disse kan du bare glemme! Størst spenning var det knyttet til Astra 2 satellittene på 28,2 gr. Øst, som var den satellitten som låg lengst fra senter, og dermed fokal punktet. Erfaring skulle tilsi at dette nærmest var en umulig oppgave for en så liten antenne å kunne gi noe som helst av signal, sidemattet med 15 grader i tillegg! Nok en gang måtte vi bare konstatere at produsenten hadde gjort hjemmeleksen sin, og antennen ga oss i hvert fall de sterkeste kanalene på denne satellitten.

Force Frontier 55/90cm Multisatellite Dish
The Force Frontier multi satellite dish is a unique new dish concept that can receive most, or all the satellites you want - without the need for a motor. do not let the small 55cm size mislead you to draw the wrong conclusion; this dish can receive satellites up 60 degrees apart! Astonishing test results made by the Norwegian consumer electronics magazine "Lyd og Bilde" confirmed flawless reception at the test site in Oslo, of the 5 different satellite positions tested from 28E to 1W! Normally a dish designed for multi satellite reception of twice this size would be required to receive the same satellites with conventional dish technology. This is definitely the biggest dish technology leap in many years! Test it - and you will also become a "believer"!

SPESIFIKASJONER:

MODELL:

Force Frontier 55

Force Frontier 90

Hoved Reflektor

Høyde

53.2cm

96.7cm



Bredde

66.8cm

108.6cm

Sub Reflektor

Høyde

25.3cm

36.1cm



Bredde

49.7cm

83.6cm

Mottak Frekvens

10.70 - 12.75 GHz

10.70 - 12.75 GHz

Antenne Gain (i 12.5 GHz)

35.95dB (i 0 deg., Azimuth) 35.40dB
(i 20 deg., Azimuth)

40.10dB (i 0 deg., Azimuth) 39.20dB
(i 20 deg., Azimuth)

Azimuth (i Tilt 0 deg.)

±30 deg. (Totalt 60 deg.)

±25 deg. (Totalt 50 deg.)

LNB Installasjon

1 - 10 EA

1 - 16 EA

Effekt

70% - 82%

65% - 80%

Polarisasjon

Lineær/Sirkulær

Lineær/Sirkulær

Material

Galvanisert stål

Galvanisert stål

Utvendig behandling

Polyester Pulver lakkert

Polyester Pulver lakkert

Farge

Grå

Mørk Grå

Brukstemperatur

-30ºC / +60ºC

-30ºC / +60ºC

Relative Humidity

0% - 90%

0% - 90%

Maks vindstyrke

65 m/sek

60 m/sek

Maks vindstyrke for bruk

50 m/sek

45 m/sek



 SPECIFICATIONS:

Force Frontier


Main reflector, hight / width
Sub refelctor, hight / width
Reception frequency
Antenna gain

Azumit (at Tilt 0°)
LNB installation
Efficency
Damage winds / Operating winds

55cm
53,2 / 66,8cm
25,3 / 49,7 cm
10,70 - 12,75 GHz
35,95dB(0° Azimuth)
35,40dB(20° Azimuth)
+/-30° (total 60°)
1 - 10A
70-82%
65 / 50 m/sec

90cm
96,7 / 108,6cm
36,1 / 83,6cm
10,70 - 12,75 GHz
40,1dB (0° Azimuth)
39,2dB (20° Azimuth)
+/-25° (total 50°)
1 - 16 EA
65-80%
60 / 45 m/sec

·        Linear circular polarization

·        Galvanized steel

·        Polyester powder coating

·        Colour; white-gray, dark grey

·        Operating temp.; +30/+60°C

·        Relative humidity; 0-90%
